冷热冲击试验箱使用指南和应用要点

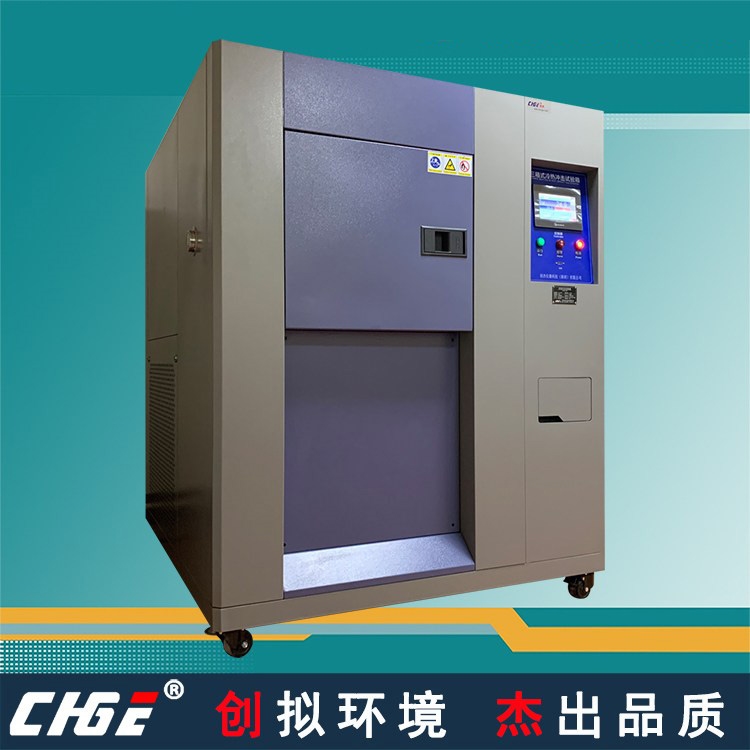

　　冷热冲击试验箱，特别是两箱式或三箱式结构，是执行严酷温度冲击测试的典型设备。其操作核心在于实现样品在高温和低温环境间的快速、自动切换，以检验产品在恶劣温度变化下的可靠性。


　　一、设备结构理解与初始设定

　　常见的有提篮式（两箱式）和水平移动式（三箱式）两种。提篮式通过吊篮在上下布置的高低温室间移动；三箱式则通过样品架在水平布置的高温室、测试室、低温室之间移动。操作前，必须明确设备类型及其对应的样品移动路径。

　　初始检查与设定：

　　介质检查：确认低温槽的制冷剂（如R404a）充足，高温槽的加热介质（如硅油，部分设备为空气）液位正常。

　　功能检查：手动或通过控制器点动转换机构，观察移动是否顺畅、限位是否准确。

　　控制器设定：除设定高低温值、停留时间、循环次数外，转换时间的设置尤为关键。它直接决定了温度冲击的速率，需在设备能力范围内根据测试标准设定。还需设定温度恢复时间，即要求样品移入新温区后，其温度达到稳定所需的时间。

　　二、测试流程执行

　　样品安装：样品应使用导热性低的夹具（如尼龙螺丝）固定，避免成为热短路路径。样品在样品架上的排列应保证气流均匀冲刷。对于有引线的电子产品，应注意引线在冲击过程中的应力。

　　程序运行：在确认两箱温度均已稳定达到设定点后，启动自动测试循环。设备将按照“高温停留->快速转换至低温->低温停留->快速转换回高温”的序列执行。重要提示：在转换过程中，设备通常会锁死箱门，这是安全保护机制，切勿强行中断。

　　过程监控：通过设备自带的记录仪或外接多通道记录仪，监测样品附近关键点的温度。重点观察：

　　高低温槽的实际温度稳定性。

　　转换动作的时序和速度是否符合设定。

　　样品温度在停留阶段是否达到稳定，在转换阶段的变化速率。

　　三、维护、校准与数据管理

　　系统性维护：

　　每日：运行前后检查设备有无异响、泄漏。

　　每周：清洁设备外观及观察窗。

　　每月：检查并清洁蒸发器/冷凝器翅片；检查传动机构（如气缸、电机、轴承）状态并进行润滑。

　　每季度：由专业人员检查电气系统接线，校准温度传感器。

　　温度校准：至少每年一次进行全面的温度校准。校准应包含：

　　静态均匀性：在高低温槽的稳定状态，测量工作空间内多个点的温度。

　　动态冲击特性：在负载状态下，测量样品在转换过程中的温度-时间曲线，验证实际转换时间和温度变化率。

　　数据记录与报告：详细记录每次测试的样品信息、测试条件（包括设定参数和实测的转换时间、恢复时间）、设备状态、环境条件和任何异常观察。测试报告应包含完整的温度曲线和数据摘要。

　　四、安全规范与高级应用

　　安全规范：操作者需佩戴隔热/防冻手套。确保设备周围无杂物，转换路径畅通。长期停机后重新启用，应逐步升高/降低温度，避免对压缩机等部件造成热冲击。

　　高级应用考量：

　　负载影响：样品的总热容会显著影响温度恢复时间，测试大纲中需予以规定。

　　多通道监控：对于复杂样品，建议在多个关键位置（如表面、核心、接插件处）安装热电偶进行监控，以获得更全面的失效分析数据。

　　总结：冷热冲击试验箱是模拟严苛温度环境的精密设备。其价值不仅在于执行测试，更在于能提供准确、可重复的温度应力数据。通过深入理解设备原理、严格遵守操作规程、实施精细化的维护与校准，才能确保测试结果的有效性，为产品的可靠性设计与改进提供有力支撑。
